Keysight B2900A 시리즈 정밀 SMU [제품 보러가기]
1ch/2ch, 210V, 3A DC/10.5A Pulse, 10fA/100nV 분해능

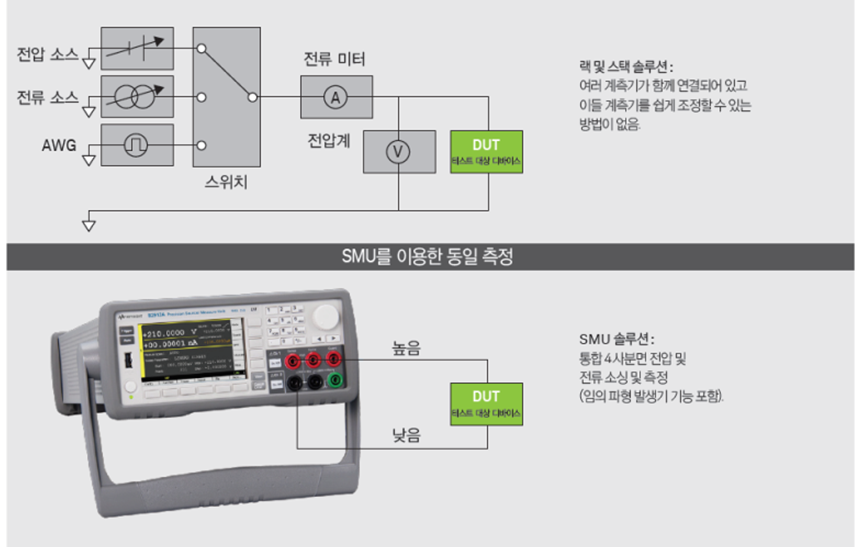

1. SMU를 사용해야 하는 이유
리소스 통합으로 측정 에러 감소
SMU는 전류/전압 소스, 전류/전압 미터의 기능을 단일 장비에 결합한 계측기입니다. 독립된 계측기들을 사용해 동일 측정을 수행할 때보다 측정 에러는 줄이면서 향상된 측정 성능을 얻을 수 있습니다.
피드백 메커니즘으로 전압 및 전류 소싱 안정화
SMU는 고유의 전류 및 전압 출력을 정확히 측정할 수 있으며 소싱 회로에 즉각적인 피드백을 제공하는 내부 피드백 루프를 적용해서 부하 조건이 변할 경우에도 SMU 출력을 정확하고 안정적으로 유지합니다.
컴플라이언스(Compliance) 기능으로 디바이스 손상 방지
SMU의 전압/전류 제한 기능은 디바이스를 과도 전압/전류로 인한 손상으로부터 보호합니다. 전원 공급기 과전류 보호 (OCP) 및 과전압 보호 (OVP) 기능과 유사합니다.
소스 및 측정 리소스의 정확한 타이밍 제어
SMU에 소스 및 측정 리소스를 통합하면 별도의 계측기를 사용할 때보다 동기화가 휠씬 더 긴밀해집니다. B2900A 시리즈는 소싱된 전류 또는 전압 파형과는 따로 측정 포인트를 정의할 수 있는 매우 유연한 트리거링 옵션을 제공합니다.

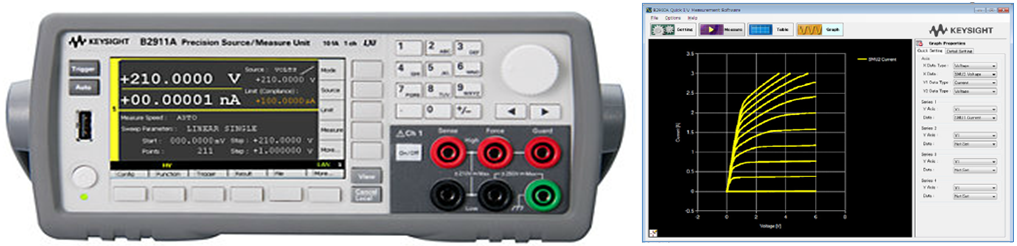

키사이트 B2900A SMU는 전압/전류 소싱 및 측정 기능을 단일 장비에 통합했으며, 완벽한 4분면 정밀 전압/전류 소스, 전기 부하, 정확한 전압/전류 미터, 펄스 발생기 및 임의 파형 발생기로 작동합니다. 키사이트 B2900A SMU의 다목적 올인원 통합 소스 및 측정 기능을 사용하면 연결을 변경하거나 추가 장비를 사용하지 않고 DC에서 저주파수 AC에 이르기까지 광범위한 측정을 수행할 수 있습니다.

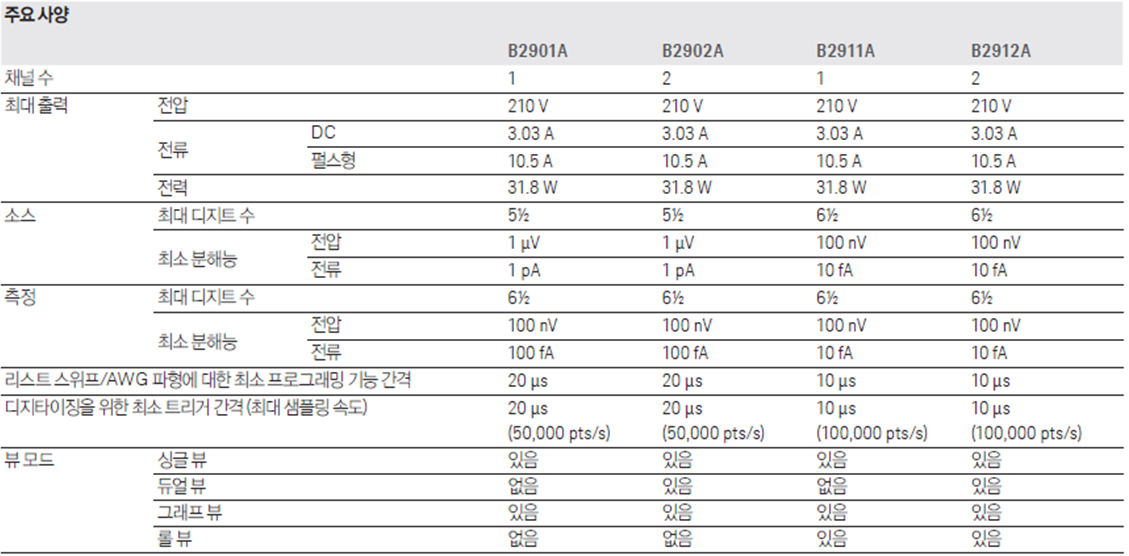

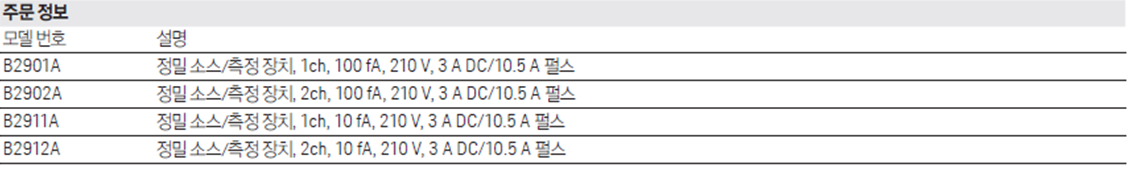

2. 주요 사양 및 주문 정보
3. 적용 분야
반도체, 이산 및 패시브 구성요소 테스트
다이오드, 레이저 다이오드, LED, 광검출기, 센서, 전계 효과 트랜지스터 (FET), 쌍극성 접합 트랜지스터 (BJT), ICs (아날로그 IC, RFIC, MMIC, 등), 저항기, 바리스터, 서미스터, 스위치
정밀 전자부품 및 그린 에너지 디바이스 테스트
태양 전지, 배터리, 자동차, 의료 기기, 회로 테스트용 전력 및 DC 바이어스 소스, 전력 트랜지스터, 전력 디바이스
연구 및 교육
신소재 연구, 거대 자기 저항 (GMR), 유기 디바이스, 나노 디바이스 특성 분석, 정밀 전압/전류 소스 및 측정

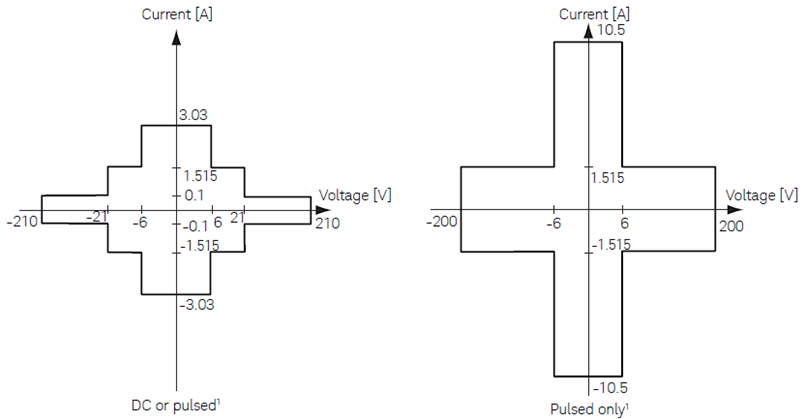

4. 다양한 디바이스 테스트를 위한 넓은 전압 및 전류 커버리지
단일 계측기로 최대 210 V 및 3 A (DC) 또는 10.5 A (Pulse) 테스트
B2900A SMU는 ±210 V 전압 및 ±3 A(DC) 또는 ±10.5 A (Pulse) 전류를 소싱 및 측정할 수 있습니다. 2 채널 버전에서는 싱글 채널과 듀얼 채널이 모두 독립적으로 작동합니다.
통합 Sweep 및 임의 파형 발생 기능
B2900A SMU는 내장 Sweep 기능이 있어 선형 및 로그 모드, 단일 및 이중 Sweep? 기능 및 일정한 펄스형 Sweep ?작동 등의 표준 Sweep 파라미터를 모두 지원하며, 임의 파형 생성 (AWG) 및 리스트 Sweep 기능도 지원합니다.
5. 최고의 벤치탑 SMU 측정 성능
10 fA 및 100 nV의 소스 및 측정 분해능
B2901A 및 B2902A의 측정 분해능은 100fA 및 100nV이고 소싱 분해능은 1pA 및 1μV입니다.
B2911A 및 B2912A 정밀 버전의 측정 및 소싱 분해능은 10fA 및 100nV입니다.

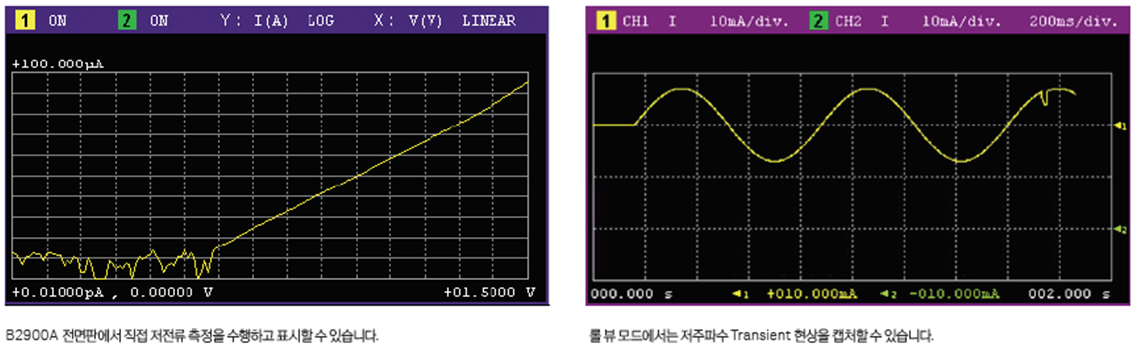

Transient 현상 캡처
B2901A 및 B2902A는 20μs (50,000포인트/초)의 샘플링 속도를 지원하고, B2911A 및 B2912A는 10μs (100,000포인트/초)의 샘플링 속도를 지원합니다.
4-와이어 측정 기능으로 정확한 저항 측정 기능
B2900A 시리즈는 4-와이어(또는 켈빈 연결) 측정 기능을 지원합니다. 4-와이어 방식에서, 2개의 커넥터는 강제 전류가 흐르고 나머지 2개의 커넥터는 전압을 측정합니다. 전압을 측정하는 커넥터는 전류가 흐르지 않으므로, DUT에서 실제 전압을 정확히 감지할 수 있습니다.
발진 없이 대규모 용량성 부하 측정
대규모 용량성 부하로 인해 SMU에 발진이 발생하기도 합니다. 이를 완화하기 위해 B2900A 시리즈는 높은 커패시턴스 측정 모드를 지원합니다. 높은 커패시턴스 모드에서는 SMU 발진에 대해 걱정할 필요 없이 대규모 용량성 부하를 측정할 수 있습니다.

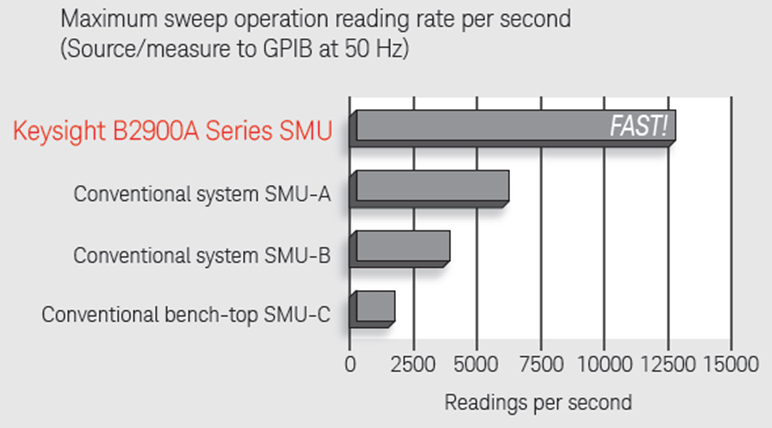

6. 초고속 처리율로 테스트 비용 절감
동급 최고의 측정 처리율
탁월한 R&D 툴인 B2900A 시리즈는 생산 테스트에도 최적입니다. 짧은 적분 시간에 우수한 정확도와 반복도를 얻을 수 있습니다. B2900A 시리즈는 동급 SMU 중 최고의 측정 속도를 자랑합니다.
프로그램 메모리 및 트레이스 버퍼 기능으로 처리율 향상
통신 시간을 줄이기 위해 B2900A 시리즈는 SCPI 명령을 계측기에 저장할 수 있습니다. 이러한 코드 시퀀스는 통신 버스에서 단일 명령을 전송하여 실행할 수 있어, 자주 실행되는 명령 문자열의 처리율이 크게 향상됩니다. 또한 B2900A 시리즈는 최대 100,000개의 데이터 포인트를 저장할 수 있는 트레이스 버퍼를 지원합니다. 따라서 여러 측정의 결과를 동시에 다운로드 할 수 있어 데이터 전송 시간이 단축되고 전체 처리율도 개선됩니다
SCPI 명령으로 호환성과 다기능을 제공
SCPI(Standard Commands for Programmable Instruments)는 보편적이고 이해하기 쉬운 계측기 제어 프로토콜입니다. 키사이트 B2900A 시리즈는 2개의 SCPI 명령 세트를 제공해서 코드 호환성 및 유연성을 모두 제공합니다.
7. 유연하고 편리한 원격 사용 옵션

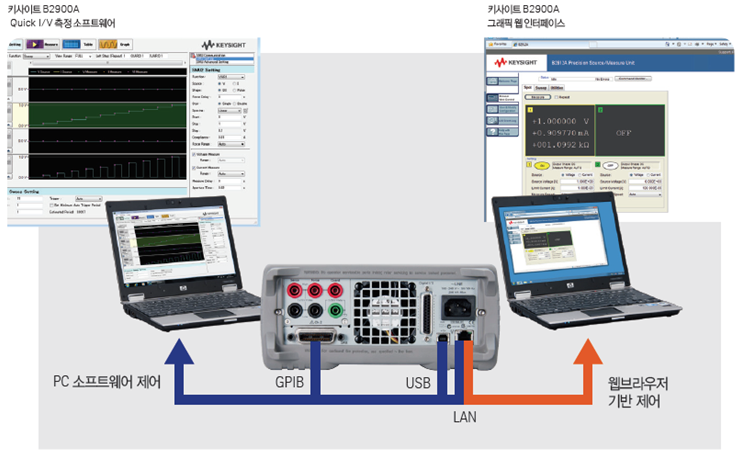

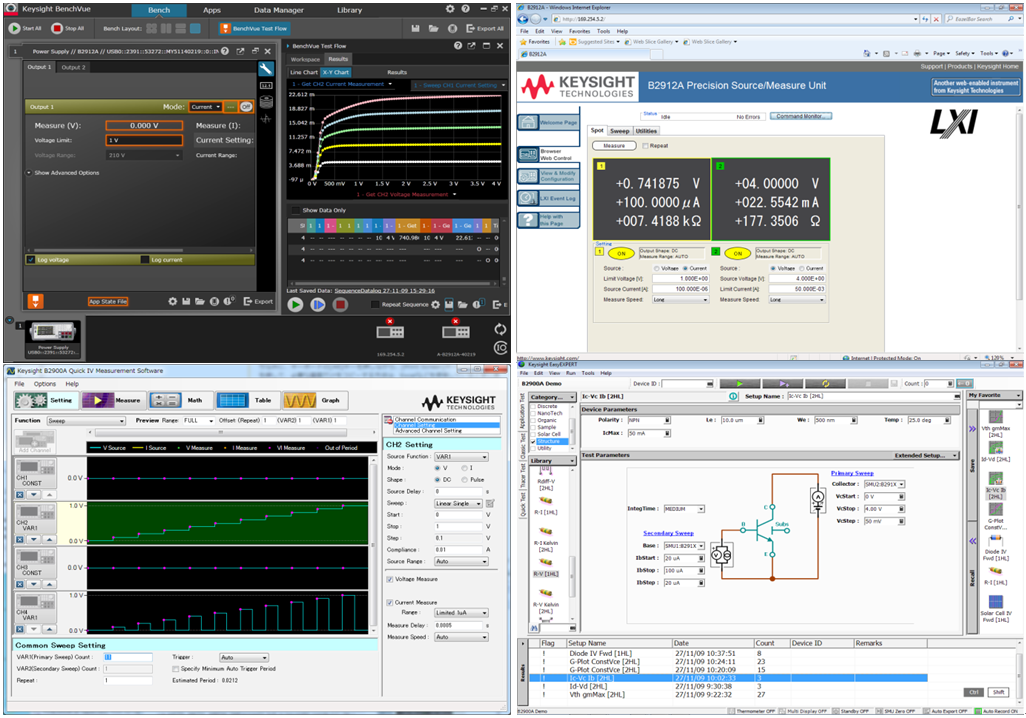

키사이트 B2900A 시리즈는 VenchVue, Quick I/V, EasyEXPERTgroup+, LXI 웹 브라우저 컨트롤 및 드라이버 등 계측기를 원격으로 제어하는 편리한 방법을 제공합니다.
무료 PC 기반 소프트웨어로 프로그래밍 필요성 해소
PC 기반 Quick I/V 측정 소프트웨어를 B2900A 시리즈와 함께 제공합니다. IV측정을 신속하게 셋업 및 수행할 수 있으며 프로그래밍 없이 테이블 및 그래프로 측정 데이터를 표시할 수 있습니다. Quick IV를 사용하여 최대 4대의 SMU를 제어할 수 있으며, 이는 MOSFET과 같은 4터미널 디바이스의 벤치탑 특성 분석에 이상적입니다.
쉬운 웹 브라우저 컨트롤
키사이트 B2900A 시리즈에는 웹 브라우저를 사용해 제어할 수 있는 웹 서버가 내장되어 있습니다. 따라서 특수 소프트웨어 없이도 외부 PC에서 편리하게 제어할 수 있습니다. LAN 포트를 통해 컴퓨터를 계측기에 연결하고 B2900A 장치의 IP 주소를 입력해서 상호작용 방식으로 측정을 수행할 수 있습니다.
바로 사용 가능한 계측기 드라이버로 프로그래밍 단순화
자신만의 맞춤형 소프트웨어를 생성하려는 사용자들의 경우 키사이트 B2900A 시리즈용의 IVI-C 및 IVI-COM 드라이버를 사용할 수 있습니다. 또한, National Instruments LabView 드라이버는 NI.COM에서 제공됩니다.
Quick I/V 측정 소프트웨어로 PC에서 빠르고 쉽게 측정
키사이트 B2900A Quick I/V 측정 소프트웨어에는 B2900A에 무료로 제공되며, Windows 기반 PC에서 손쉬운 측정 셋업 및 실행을 지원합니다. 이 소프트웨어는 사용자 친화적인 GUI를 갖추고 있으며 LAN, USB 및 GPIB 등 모든 B2900A 인터페이스와 사용할 수 있습니다. 이 소프트웨어는 단일 및 듀얼 채널 장치 구성에서 4개의 SMU를 제어할 수 있습니다

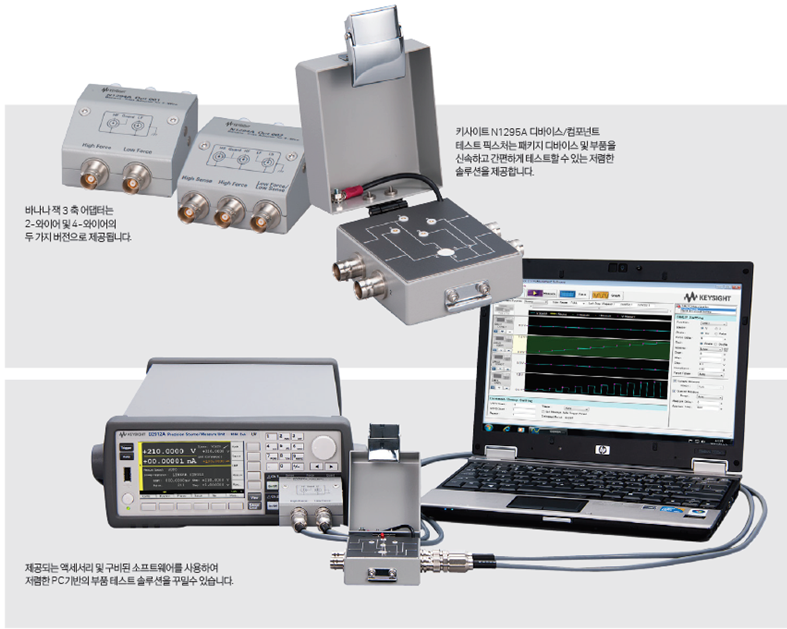

8. 제공되는 액세서리로 간편하게 특수 테스트 요구 충족
다양한 액세서리로 손쉬운 바나나 잭 연결
키사이트 B2900A는 편리하고 저렴한 바나나 잭 터미널을 사용하여 다양한 케이블, 어댑터 및 액세서리를 지원합니다.
바나나 to Triaxial 어댑터로 저전류 측정 지원
바나나 to Triaxial 축 어댑터로 고성능 Triaxial 케이블을 사용할 수 있습니다. 따라서 Triaxial 기반 테스트 픽스처 및 웨이퍼 프로버에 쉽게 연결할 수 있습니다.
패키지 디바이스 테스트용 픽스처
N1295A 디바이스/컴포넌트 테스트 픽스처는 패키지 디바이스 및 부품을 신속하고 간편하게 테스트할 수 있는 저렴한 솔루션을 제공합니다. 이 테스트 픽스처에는 4 개의 Triaxial 입력과 최대 42 V 및 1 A의 전압 및 전류 측정을 지원합니다.
16442B 테스트 픽스처는 핀수가 더 많은 디바이스, 더 유연한 연결 그리고 42 V 이상의 전압을 안전하게 인가하기 위한 인터락 기능도 지원합니다.
