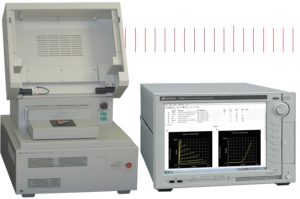

Keysight B1506A [제품 보러가기]
Advanced Curve Tracer up to 1500A/3 kV and +250°C
Keysight B1505A[제품 보러가기]
Scalable All-in-One Curve Tracer up to 1500A/10KV and +250°C
Key Features
- B1506A Datasheet characterization for all IV parameters (Vth, Vsat, Ron, Breakdown, Leakage, Output/Transfer curve, etc)
- B1506A Measures all three-terminal device capacitances (Ciss, Coss, Crss, Cies, Coes, Cres, Rg) without changing any cable connections
- B1505A On-Wafer Measurement more than 200A, up to 10KV
- B1505A Measures 5 or 6 Terminal Power Device including SiC, GaN, IGBT
- Gate charge (Qg) measurement and Power loss calculation
- Wide voltage and current output range
– B1506A 3kV/1500A
– B1505A 10KV/1500A - Thermal test capability (-50°C to +250°C)
B1506A 커브트레이서/파워디바이스 분석기는 IGBT 및 MOSFET와 같은 파워 디바이스 설계 및 분석에 필수적인 Id-Vds, Id(on), Rds(on), Vth, BVdss, Igss, Vsat를 비롯한 Ciss, Coss, Crss, Qg 및 전력 손실과 같은 모든 파워디바이스 파라메터 분석을 One-Button 클릭으로 수행합니다.

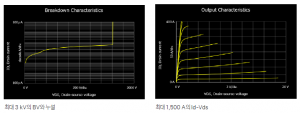

3KV, 1500A에 달하는 하이 파워 성능, -50°C~+250°C의 광범위한 테스트 온도 조건, Fast Pulse(10uS) 및 nA 레벨의 전압/전류 측정 정밀도를 제공합니다. 내장된 Data sheet 모드 및 스위칭 회로는 측정 항목에 따른 지그 및 케이블 변경 과정을 삭제함으로써 테스트 시간을 획기적으로 단축할 뿐 아니라 디바이스 파라메터에 대한 스터디 및 장비 사용법에 대한 추가적인 교육이 필요 없습니다. 이러한 기능은 B1506A를 회로 설계뿐 아니라 QA(Quality Assurance) 및 입고검수(Incoming Inspection)에도 효율적으로 사용할 수 있는 중요한 요소입니다.
B1505A는 업계 유일의 10KV, 1500A 출력이 가능한 싱글박스 커브트레이서 솔루션입니다. 파워디바이스 패키지 테스트를 비롯해서 On-Wafer 테스트가 가능하며 5~6 단자 GaN, SiC 및 IGBT 측정을 지원합니다. Windows 기반의 EasyEXPERT 소프트웨어는 복잡하고 까다로운 파워 디바이스 파라메터 테스트를 자동화하여 싱글 버튼 동작이 가능합니다.

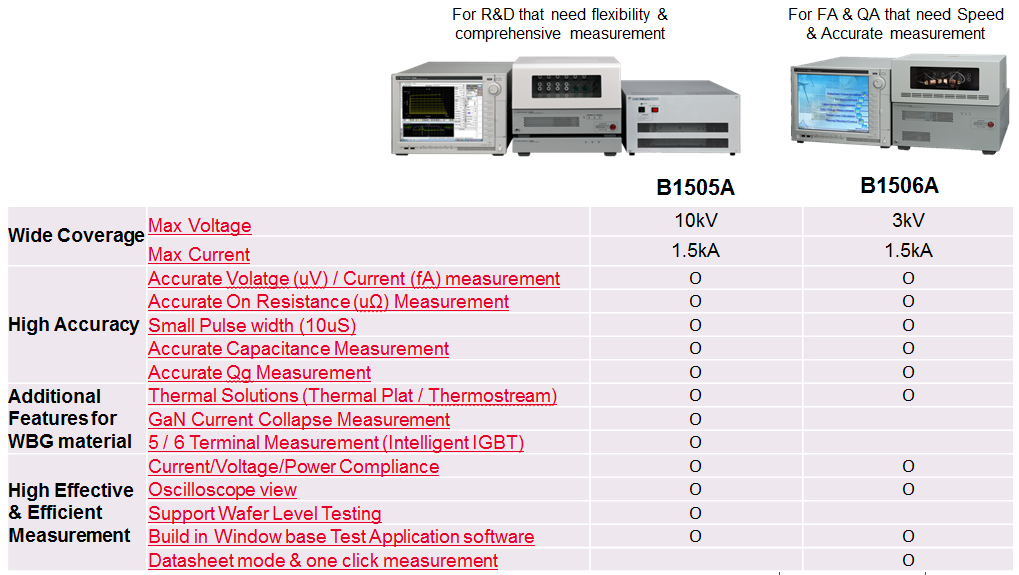

Curve Tracer Selection Guide

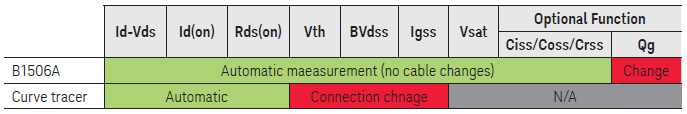

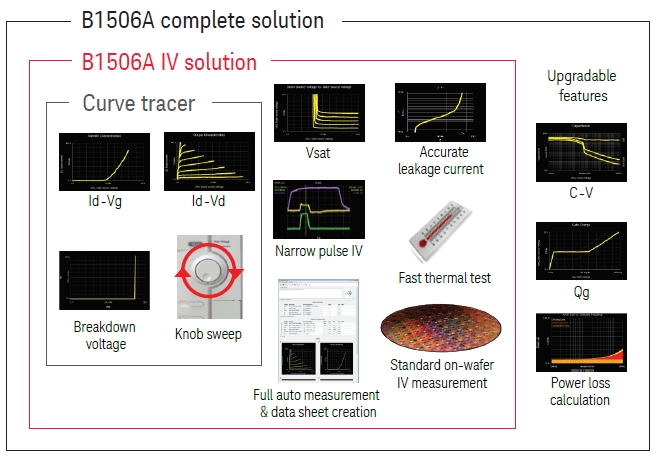

B1506A Meets and Exceeds All Curve Tracer Capabilities

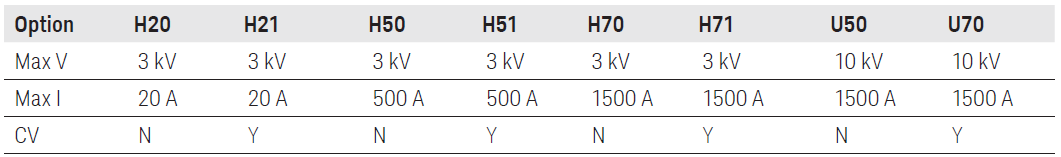

B1506A IV 패키지(H20, H50, H70)의 가격은 기존 커브트레이서와 경쟁할 수 있는 수준이며 추가기능인 CV/Qg 측정이 가능한 Full 패키지(H21, H51, H71)로 업그레이드 가능합니다.
Fully automated fast measurement (10 times faster)
B1506A의 Easy Test Navigator 및 자동 스위칭 모듈은 기존 시스템보다 10배 빠른 Single-Button 자동화 테스트를 제공합니다.

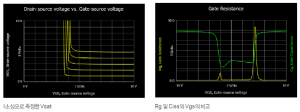

- 데이터시트 측정 모드는 Vth, Vsat, Ron, Breakdown, Leakage, Output/Transfer curve 등의 모든 IV 파라메터를 Single-Button 클릭으로 자동 측정합니다.
- 모든 3단자 디바이스 커패시턴스(Ciss, Coss, Crss, Cies, Coes, Cres, Rg)를 케이블 변경 없이 측정합니다.
- Gate Charge(Qg) 및 파워 로스 계산 기능 제공

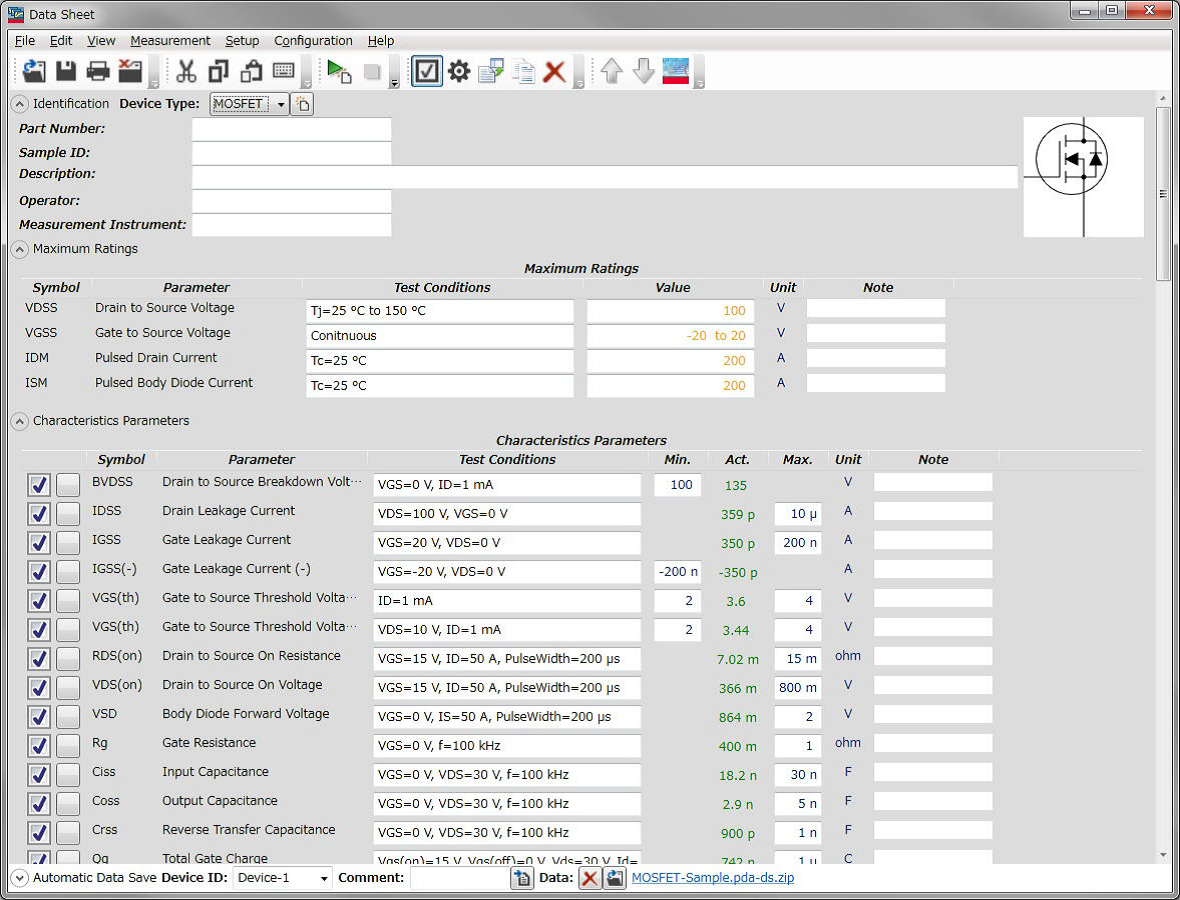

Datasheet characterization mode: Evaluate all key device parameters using a familiar datasheet format
Fully automated fast thermal test (from days to less than an hour)

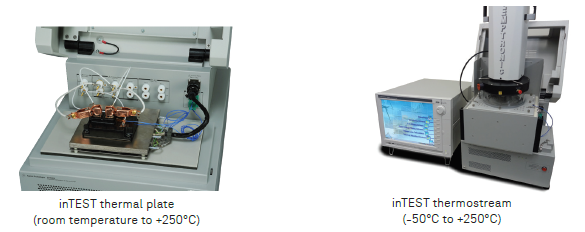

- B1506A 및 B1505A는 inTEST Thermostream 및 Thermal Plate 시스템과 호환되어 -50°C~+250°C 동작 온도에서의 파라메터 측정이 가능합니다.
Safe and Secure Measurement Environment

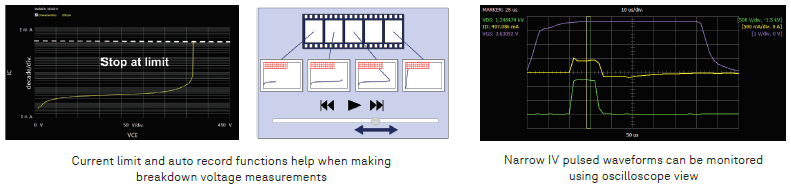

- 자동 저장 기능은 예상치 못한 Breakdown이 발생할 경우에도 데이터 손실을 방지합니다.
- 전압/전류 리미트 설정 기능은 DUT 손상을 방지합니다.
- 오실로스코프 뷰(Time-domain View)는 정밀 측정을 위해 전압/전류 펄스를 실시간 모니터 할 수 있습니다.
- 최소 10us IV 펄스는 디바이스 발열을 방지해서 DUT 특성을 정확하게 측정할 수 있습니다.

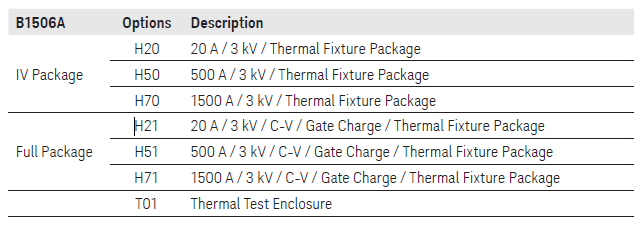

B1506A Ordering information[제품 보러가기]
B1505A Ordering information[제품 보러가기]
